Popis

Tento výrobek vyhovuje pro použití v dotačním programu Nová zelená úsporám.
MPP regulátor a střídač MARKO je určen k optimalizaci zisků z FV panelů používaných pro ohřev vody. Díky konverzi DC proudu z panelů na střídavý proud (modifikovaná sinus, cca 50Hz), umožňuje bez rizika opálení kontaktů připojit 5 až 10 ks FV panelů 180-290Wp i ke stávajícím, neupraveným bojlerům s elektrickou spirálou 1-4kW (optimálně 2-2,2kW).

Výhodou FV ohřevu vody proti termickému ohřevu je jednoduchost instalace, bez čerpadel, trubek, výměny kapaliny, zanedbatelné prostupy zdmi, možnost umístit FV panely i daleko od bojleru (např. na pozemku).
FV panely nikdy nezamrznou ani se nepřehřejí. Nulové náklady na provoz a servis. Rovnoměrnější solární zisky v průběhu roku oproti fototermickým systémům.

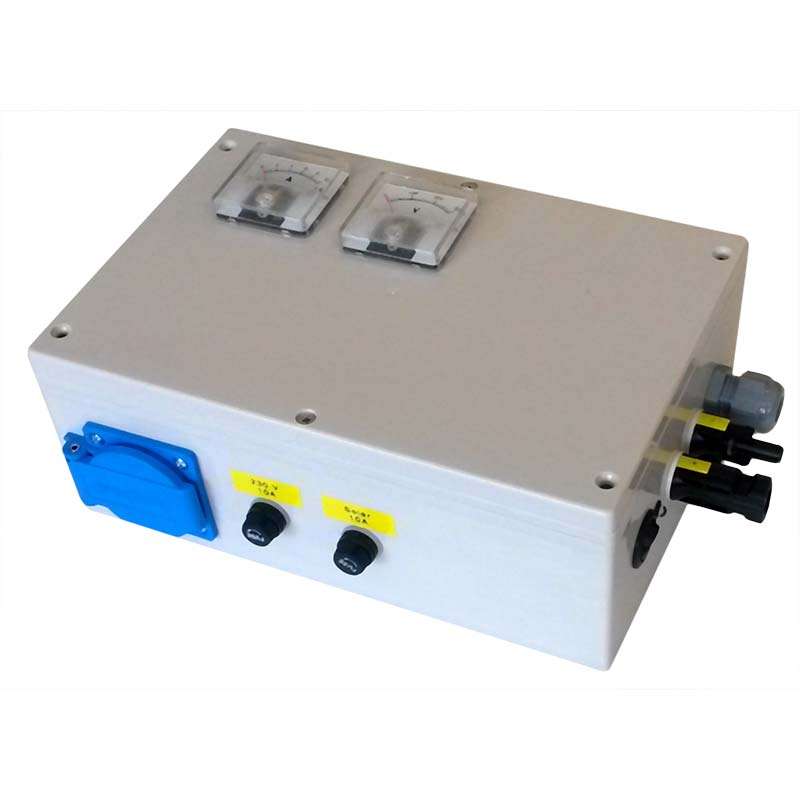

marko_2kw

Při přímém připojení např. 8ks FV panelů 250Wp ( = 2kWp) na 2kW topnou spirálu bez MPP regulátoru funguje vše výborně při plném slunečním světle a chladné vodě v bojleru.
Jakmile se ale voda ohřeje a termostat se pokusí odpojit FV panely od spirály, stejnosměrný proud vytvoří elektrický oblouk, který vypálí kontakty stykače a zničí ho.
Pokud nahradíme kontakty kvalitnějšími, vydrží déle, ale bez MPP regulátoru bychom zjistili, že při menším oslunění než je maximum padá výkon ohřevu strmě dolů, napětí panelů a dodávaný proud nejsou v souladu s odporem spirály.

MPP regulátor zajistí udržování nastaveného bodu maximálního výkonu panelů a bude topné spirále předávat vždy maximální výkon, jaký jsou schopné panely dodat, i kdyby šlo při slabém světle jen o 100W. Oproti přímému napojení panelů na bojler je tak možné získat navíc asi 30% teplé vody (platí i pro FV bojlery Dražice).

Střídavý výstup tohoto trackeru/měniče není stabilizovaný a pohybuje se podle napětí panelů mezi 150 – 350V AC. Je možné k němu připojit kromě bojleru i některé další spotřebiče, které nejsou na přesné úrovni napětí závislé, jako žárovky, vrtačky, moderní nabíječky baterií apod.
Samozřejmě že bez použití baterií budou tyto spotřebiče fungovat jen při dobrém oslunění panelů.

Skutečné provedení zařízení se může od obrázku na eshopu lišit.
Je možné k němu doplnit hlídací relé nebo jiné přepínací prvky, které umožní ohřívat vodu v případě nedostatku sluneční energie také ze sítě.

Zařízení nepotřebuje pro svůj chod jiný zdroj energie než FV panely.
Výrobek je patentově chráněn.

Specifikace:
Maximální rozsah napětí z FV: 24 – 400V DC
Optimální rozsah napětí z FV (Vmpp): 180 – 270V DC
Optimální rozsah napětí z FV (Voc): 220 – 360V DC
Řízení bodu MPP: podle nastavení trimru na desce, z výroby cca 180V,
regulátor automaticky posouvá cca +-30V podle zátěže

Výstupní napětí AC: řídí se napětím panelů, max. -350V / + 350V
Tvar výstupního napětí: modifikovaná sinus, 3 úrovně (+,0,-)
Výstupní výkon: max. 2,6kW
Účinnost převodu: více než 96%
Max. tepelná ztráta při plném výkonu: 27W

AC výkon spirály bojleru: libovolně v rozsahu 2-3,5kW jednofázově

Rozměry: 24 x 16 x 8 cm

Návod k nastavení a připojení (CZ)
