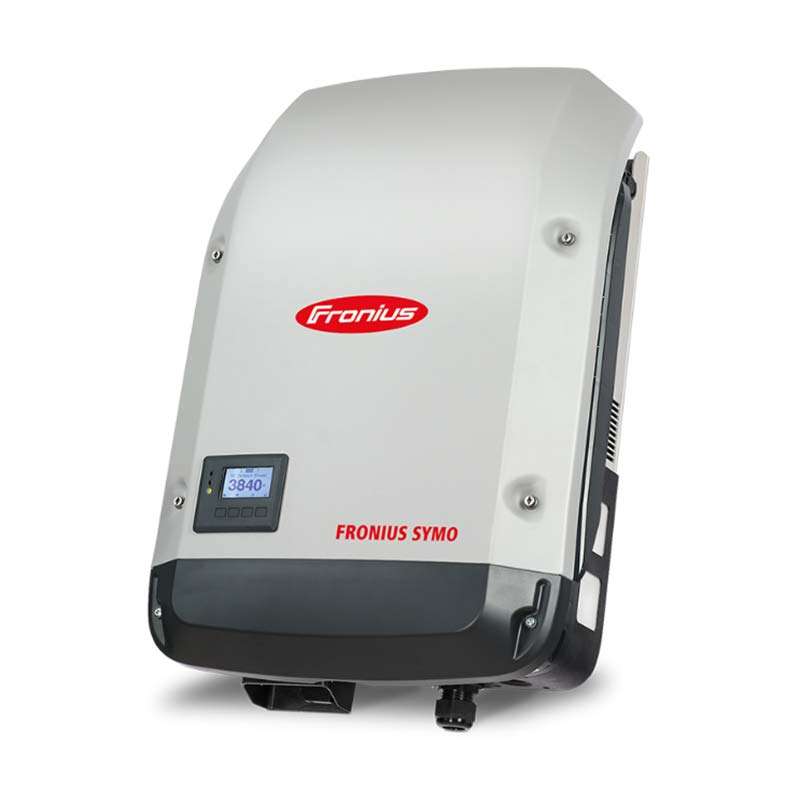

Fronius SYMO 4,5-3-M

33.000,00  bez DPH

Kategorie:
  • Popis

Popis

Kompaktní třífázový střídač pro maximální flexibilitu

Fronius Symo je beztransformátorový, třífázový a kompaktní střídač pro domácnosti, který se může pochlubit výkonovou kategorií v rozmezí od 3.0 do 4.5 kW. Vysoké napětí systému, široký rozsah vstupního napětí a neomezené použití ve vnitřním a vnějším prostředí zajišťuje maximum flexibility při návrhu systému. Standardní rozhraní pro připojení k internetu přes WLAN nebo ethernet a snadná integrace komponent třetích stran, dělá z Fronius Symo jeden z nejlépe komunikativních střídačů na trhu.



VSTUPNÍ DATA Fronius Symo 4.5-3-S Fronius Symo 4.5-3-M
Max. vstupní proud (Idc max 1 / Idc max 21)) 16.0 A / 16.0 A
Max. zkatový proud pole (MPP1/MPP21)) 24.0 A / 24.0 A
Min. vstupní napětí (Udc min) 150 V
Startovací napětí (Udc start) 200 V
Nominální vstupní napětí (Udc,r) 595 V
Max. vstupní napětí (Udc max 1,000 V
MPP rozsah napětí (Umpp min – Umpp max) 300 – 800 V 150 – 800 V
Počet MPP Tracker 1 2
Počet DC připojení 3 2 + 2
VÝSTUPNÍ DATA
AC nominální výstup output (Pac,r) 4.500 W 4.500 W
Max. výstupní výkon 4.500 VA 4.500 VA
Max. výstupní proud (Iac max) 9.0 A 13.5 A
Síťové připojení (Uac,r) 3~NPE 400 V / 230 V or 3~NPE 380 V / 220 V
Min. výstupní napětí (Uac min) 150 V
Max. výstupní napětí (Uac max) 280 V
Frekvence (fr) 50 Hz / 60 Hz
Frekvenční rozsah (fmin – fmax) 45 – 65 Hz 45 – 65 Hz
Celkové harmonické zkreslení < 3 %
Účiník (cos φ ac,r) 0.70 – ind. / cap. 0.85 – ind. / cap.
VŠEOBECNÁ DATA
Rozměry (výška x šířka x hloubka) 645 x 431 x 204 mm
Hmotnost 16.0 kg 19.9 kg
Třída krytí IP 65
Třída ochrany 1
Kategorie přepěťové ochrany (DC / AC 2 / 3
Noční spotřeba < 1 W
Koncept střídače Bez transformátoru
Chlazení Regulované chlazení vzduchem
Instalace Vnitřní a venkovní instalace
Rozsah okolní teploty -25°C to +60°C
Dovolená vlhkost 0 % to 100 %
Technologie DC připojení 3x DC+ a 3x DC- šroubovací svorkovnice 2.5 – 16 mm² 4x DC+ a 4x DC- šroubovací svorkovnice 2.5 – 16 mm²
Technologie připojení k síti 5 pólová AC šroubovací svorkovnice 2.5 – 16 mm² 5 pólová AC šroubovací svorkovnice 2.5 – 16 mm²
Certifikáty a soulady s normou DIN V VDE 0126-1-1/A1, VDE AR N 4105, IEC 62109-1/-2, IEC 62116, IEC 61727, AS 3100, AS 4777-2, AS 4777-3, CER 06-190, G83/2, UNE 206007-1, SI 4777 1), CEI 0-211)
ÚČINNOST
Max. účinost 98 %
Evropská účinnost (ηEU) 97.0 % 97.2 %
η at 5 % Pac,r3) 84.8 / 88.5 / 82.8 % 83.4 / 90.3 / 85.0 %
η at 10 % Pac,r3) 91.7 / 93.7 / 90.3 % 89.2 / 94.1 / 91.2 %
η at 20 % Pac,r3) 94.6 / 96.3 / 94.5 % 92.8 / 96.5 / 95.1 %
η at 25 % Pac,r3) 95.2 / 96.8 / 95.4 % 93.5 / 97.0 / 95.8 %
η at 30 % Pac,r3) 95.6 / 97.2 / 95.9 % 94.2 / 97.3 / 96.3 %
η at 50 % Pac,r3) 96.4 / 97.7 / 97.0 % 94.9 / 97.8 / 97.2 %
η at 75 % Pac,r3) 96.6 / 98.0 / 97.4 % 95.1 / 98.0 / 97.5 %
η at 100 % Pac,r3) 96.6 / 98.0 / 97.5 % 95.0 / 98.0 / 97.6 %
Účinnost přizpůsobení MPP > 99.9 %
OCHRANNÉ PRVKY
Meření izolace DC ANO
Chování při přetížení Posunutí pracovního bodu, omezení výkonu
DC odpojovač ANO
ROZHRANÍ
WLAN / Ethernet LAN Fronius Solar.web / Fronius Solar.web, Modbus TCP, JSON
6 vstupů a 4 digitální vstupy/výstupy Rozhraní pro dálkové ovládání
USB (A konektor) 4) Pro USB paměť
2 x RS422 (RJ45 konektor) 4) Fronius Solar Net, Interface protokol
Signální výstup 4) Energetický management (bez potencionální relé výstup)
Datalogger a Webserver
